臥式螺旋卸料沉降離心機
產品型號：LW245×980-N LW380×1520-N LW450×1800-N LW520×2080- NLW650×2600-N LW720×1800-N LW720×2880-N
1．離心機功能原理與適用范圍：
臥式螺旋卸料沉降離心機其工作機理是通過離心機轉鼓高速旋轉而產生的離心力使物料中密度大的物料（固相）受到離心力和離心液壓力而沉降、分離。主要用于有密度差物料的脫水、濃縮、澄清及固體顆粒分級等工藝過程。該離心機具有對物料分離的適應性強、處理大量、連續運行、操作簡單、運行費用低、占地面積小等顯著特點。該離心機適合用于體積濃度≤25%，固相物密度大于液相物密度，固相物粒度偏小，具有一定流動性的懸浮液的分離。廣泛應用于石油、化工、食品、造紙、釀造、環保等具有密度差物料分離的許多領域。

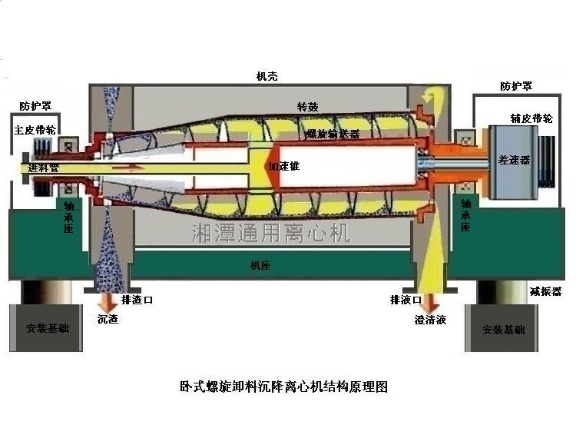

工作原理（參見結構原理圖）：懸浮液連續進入螺旋輸送器內腔，經加速錐加速后，從布料口流出，流入轉鼓工作腔，在離心力的作用下，組成懸浮液的重相物（固相顆粒物）快速沉積到轉鼓內壁上，形成沉渣層，而輕相液則貼附到重相沉渣層內表面，形成澄清液，輕、重相物之間形成了一層分界面。隨著重相物沉渣層的增厚，使得螺旋葉片頂端進入沉渣層。由于轉鼓與卸料螺旋同向高速旋轉的同時，具有一定的差轉速，這相對差轉速使重相沉渣物在螺旋葉片的作用下不斷向轉鼓小端出渣口移動排出轉鼓，經排渣口排出機外。而輕相液經螺旋通道，流向轉鼓大端溢流口流出轉鼓，經排液口排出機外，液相溢流半徑由調節板控制。
2.離心機主要技術參數：
| 離心機型號 | LW245×980-N | LW380×1520-N | LW450×1800-N | LW520×2080-N | LW650×2600-N | LW720×1800-N | LW720×2880-N |
| 處理懸浮液流量 | 0.5-4m3/h（隨工藝條件改變而變化） | 3-12m3/h（隨工藝條件改變而變化） | 4-18m3/h（隨工藝條件改變而變化） | 10-35m3/h（隨工藝條件改變而變化） | 30-70m3/h（隨工藝條件改變而變化） | 40-80m3/h（隨工藝條件改變而變化） | 40-80m3/h（隨工藝條件改變而變化） |
| 懸浮液中固相物含量 | ≤25%（體積比） | ≤25%（體積比） | ≤25%（體積比） | ≤25%（體積比） | ≤25%（體積比） | ≤25%（體積比） | ≤25%（體積比） |
| 懸浮液中固相、液相物密度差 | ≥0.05 | ≥0.05 | ≥0.05 | ≥0.05 | ≥0.05 | ≥0.05 | ≥0.05 |
| 液體進口壓力 | 0.2MPa | 0.2MPa | 0.2MPa | 0.2MPa | 0.2MPa | 0.2MPa | 0.2MPa |
| 懸浮液粘度 | ≤1.5CP | ≤1.5CP | ≤1.5CP | ≤1.5CP | ≤1.5CP | ≤1.5CP | ≤1.5CP |
| 工作溫度 | ≤85°C | ≤55°C | ≤85°C | ≤85°C | ≤85°C | ≤85°C | ≤85°C |
| 轉鼓形式 | 柱錐形 | 柱錐形 | 柱錐形 | 柱錐形 | 柱錐形 | 柱錐形 | 柱錐形 |
| 轉鼓直徑×轉鼓長度 | 245×980mm | 380×1520mm | 450×1800mm | 520×2080mm | 650X2600mm | 720X1800mm | 720X2880mm |
| 轉鼓的最高轉速 | 5400r/min | 3500r/min | 3000r/min | 3250r/min | 2800r/min | 2600r/min | 2600r/min |
| 轉鼓與螺旋的差轉速 | 8-25（無級可調） | 5-40（無級可調） | 15-30（無級可調） | 10-35（無級可調） | 10-35（無級可調） | 10-35（無級可調） | 10-35（無級可調） |
| 最大分離因數 | 4001 | 2607 | 2261 | 3076 | 2854 | 2726 | 2726 |
| 轉鼓長徑比 | 4 | 4 | 4 | 4 | 4 | 2.5 | 4 |
| 電機功率 | 11 kw（主）+3kw（輔） | 22 kw（主）+7.5 kw（輔） | 37 kw（主）+11 kw（輔） | 45 kw（主）+15kw（輔） | 55-110（主）+22-37（輔） | 60-120（主）+30-45（輔） | 60-120（主）+30-45（輔） |
| 離心機質量 | 1000kg | 2800kg | 3800kg | 5000kg | 8500kg | 9200kg | 11000kg |
| 主電機控制 | 采用變頻器調速,轉速無級可調 | 采用變頻器調速,轉速無級可調 | 采用變頻器調速,轉速無級可調 | 采用變頻器調速,轉速無級可調 | 采用變頻器調速,轉速無級可調 | 采用變頻器調速,轉速無級可調 | 采用變頻器調速,轉速無級可調 |
| 螺旋電機（輔電機）控制 | 采用變頻器調速,轉速無級可調 | 采用變頻器調速,轉速無級可調 | 采用變頻器調速,轉速無級可調 | 采用變頻器調速,轉速無級可調 | 采用變頻器調速,轉速無級可調 | 采用變頻器調速,轉速無級可調 | 采用變頻器調速,轉速無級可調 |
| 外形尺寸（長×寬×高） | 1898×1200×715mm | 2745×1570×859 mm | 3234×1910×1260mm | 4537×1248×1429mm | 4750×2280×1500 | 4304×2915×1473 | 5384×2915×1473 |
| 差速器 | 漸開線行星齒輪差速器 | 漸開線行星齒輪差速器 | 漸開線行星齒輪差速器 | 漸開線行星齒輪差速器 | 漸開線行星齒輪差速器 | 漸開線行星齒輪差速器 | 漸開線行星齒輪差速器 |
| 螺旋輸送器 | 單頭/左旋/滯后 | 單頭/左旋/滯后 | 單頭/左旋/滯后 | 單頭/左旋/滯后 | 單頭/左旋/滯后 | 單頭/左旋/滯后 | 單頭/左旋/滯后 |
| 材質： | 轉鼓、螺旋輸送器、進料管、外殼、等與物料接觸部位材質可選用304、321、316不銹鋼，或雙相鋼，或Ta2鈦材；左右軸承座：ZJ45；差速器：40CrMo；機座：Q235-A | ||||||
| 電器控制系統 | 深圳英威騰變頻器，正泰電器元件，步科文本顯示器。 | ||||||
| 附件 | 帶整體底座及減振墊、螺母、墊片。 | ||||||
3.離心機結構簡述：
臥式螺旋卸料沉降離心機由轉鼓、螺旋輸送器、傳動部件及機座、機殼、進料管、電器控制系統等組成。
3.1 轉鼓組合：由轉鼓、轉鼓左端蓋、轉鼓右端蓋、溢流板、筋條等組成。
轉鼓是一柱錐形筒體，兩端由轉鼓左右軸聯接，同心安裝在轉鼓左右軸承座上，并固定在機座上，螺旋推料器通過兩個滑動軸承與轉鼓同心安裝；差速器的輸出軸通過輪鍵軸與螺旋推料器的花鍵套聯接，外殼通過聯接法蘭與轉鼓聯接轉動，通過調整軸入軸的轉速，可得到不同的差速。
3.2螺旋推料器組合：由筒體柱段、物料加速器、隔板、螺旋葉片焊接組合，以及空心軸、內花鍵套和花鍵軸等組成。
螺旋葉片均勻的焊在筒體上，葉片表面噴焊硬質合金，增加螺旋的耐磨性和使用壽命；空心軸和筒體錐段上均設有進料孔，物料通過進料管進入轉鼓內。
3.3傳動部份：由主電機、輔電機、主電機皮帶輪、輔電機皮帶輪、差速器從動皮帶輪、外轉鼓從動皮帶輪、左軸承座、右軸承座、差速器等組成。
電機為普通電機，可根據用戶需要選用隔爆型電機。主、輔電機均采用變頻器調速。可根據懸浮液的流量和懸浮液固相物含量的變化調節轉鼓轉速及差轉速,以獲得最理想的分離效果。
差速器為漸開線行星齒輪差速器，它由兩級行星齒輪傳動組成，太陽輪、行星均進行硬化處理，具有較高的承載能力。
3.4 機座部份：是整個離心機的支承部件，由碳鋼件組焊而成。機座下部裝有4個水平面分布的碟式橡膠減振器，起減振作用。
3.5 機殼部份：由上、下機殼組成，主要起濾液、沉渣收集與導出作用，同時起安全保護作用。
3.6 保護裝置：
3.6.1電器聯鎖裝置：采用主、輔電機分別驅動，起動時必須先起動輔電機，大約10秒鐘后主電機才起動；停機時，必須先停主電機，大約10分鐘后電氣聯鎖裝置自動切斷輔電機電源，輔電機停止運轉。
3.6.2電器過載保護裝置：利用變頻器的過載、過熱保護功能自動報警，甚或自動跳閘，及時斷開主、輔電機電源及進料閥電源開關，自動停機和停止進料。
4．離心機主要性能特點：
4.1 該離心機技術性能先進、可靠、安全、高效。離心機（包括機械本體、電控系統）能在所處硫酸鈣懸浮液分離環境中安全可靠地運行，使用壽命長，維護方便。主機及轉鼓使用壽命不小于8年。
4.2該離心機為高轉速、高分離因數，連續操作，單機處理能力大,分離效果好，分離出的液體澄清度高，沉渣含水率較低；
4.3該離心機振動小、噪聲低、承載能力強。該離心機軸承均采用SKF軸承，精度高、承載能力強；
4.4該離心機的整個操作過程都在封閉情況下進行，對環境無污染；
4.5該離心機電機采用旁置式結構。離心機轉鼓與螺旋輸送器采用雙電機獨立驅動，并分別采用變頻器調速，可根據懸浮液的流量和懸浮液固相物含量的變化調節轉鼓轉速及差轉速,以獲得最理想的分離效果。
4.6電器控制系統先進、可靠。電器控制系統均采用國內知名品牌元器件。電控柜包含主、輔電機的啟停，主、輔電機電流、電壓等參數顯示,離心機過載報警及電器保護等功能。電器控制柜包括：主輔變頻器、繼電器、交流接觸器、控制柜本體、面板操作開關等。電器控制操作方便，功能齊全，性能可靠。可根據用戶需要配置現場操作按扭盒，實現主電控柜與現場遠距離隔離保護。還可根據用戶需要選配隔爆電機和防爆型現場操作按扭盒，以滿足防爆場合的使用要求。
4.7該離心機主要部件（轉鼓及螺旋推料器等）精密加工，整機經雙轉子（轉鼓及螺旋推料器）精密動平衡，并進行整機動平衡。通過多重動平衡，保證離心機運行精度，保障了高速動轉下的平穩性。
4.8該離心機差速系統性能可靠。該離心機差速器采用行星齒輪差速器，差速系統精度高、性能好、運行可靠，使用壽命長。
4.9該離心機關鍵部位抗腐、耐磨。螺旋推料面、螺旋體進料分布部位及轉鼓出渣口等關鍵部位一般均堆焊硬質合金耐磨層。耐磨層及耐磨套抗腐、抗磨、使用壽命長。耐磨層使用壽命一般在3年以上。
4.10潤滑系統：
主軸承用Mobil Ep2或7019-1（2#）極壓鋰基潤滑脂潤滑。
差速器采用68#液壓導軌油或68#抗磨液壓油潤滑。
螺旋輸送器內軸承及差速器端部軸承的潤滑；軸承采用Mobil Ep2或7019-1（2#）極壓鋰基潤滑脂潤滑。
4.11 主、輔電機選配國內一線品牌電機,電壓380V/50Hz；防護等級IP44。
5.離心機安裝及調試
負責無償提供離心機設備在安裝過程中的技術指導，并派員到離心機使用現場進行調試，直至離心機帶料正常生產運行。
6.離心機質量保證和售后服務：
6.1 質量保證手段：產品設計制造按JB/T502-2004《螺旋卸料沉降離心機》等技術標準及GB/T19001-2008 idt ISO9001-2008等質量體系標準進行。
6.2 質量保證期：對產品質量實行三包，質保期自出廠之日起一年。在保證期內如設備及零部件因設計和制造質量或使用方按供方使用說明或操作規程使用時出現損壞或不能正常使用時，供方無償及時上門指導，維修或退換。
6.3 用戶服務：接到用戶要求服務的傳真后，48小時內服務人員到現場，解決問題后，用戶對服務滿意并填寫服務反饋表，用戶蓋章后服務人員方可離開現場，質保期滿后仍可優價有償派員維修、維護服務。
6.4 培訓：負責為需方培訓操作及維修人員，培訓地點：離心機制造現場或離心機使用現場。
